一、产品概述

　　钢制重力式无阀过滤器安装方式灵活，可根据设备大小进行选择。小型设备由制造厂成套制作后整体外运；大型设备则可在现场制作安装。其系列产品主要分为方形滤池和圆形滤池两类：

　　方形滤池：过滤水量范围为 20m³/h 至 175m³/h，均整体运输至现场。

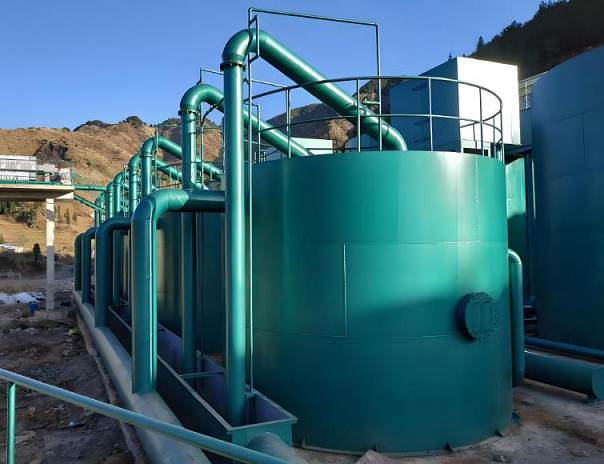

　　圆形滤池：过滤水量有两种规格，20m³/h 至 80m³/h 的可整体运输；200m³/h 至 750m³/h 的需预制成部件，在现场拼装，经防腐处理、装填滤料后即可调试运行。

　　二、使用范围

　　该设备应用场景广泛，涵盖多个领域：

　　水净化处理：可用于地表水净化、循环水旁滤过滤、地下水除铁除锰。

　　废水处理：能处理生产废水，去除其中的悬浮杂质，还可作为有机污水生化处理后的后续过滤环节。

　　景观水处理：适用于室内游泳池水、喷泉水景的净化。

　　工业与民用给水处理：在石油、化工、冶金等工业领域，可用于循环冷却水旁滤；在城市和乡镇自来水厂中，承担过滤以及软化、除盐处理的前处理等工作。

　　三、工作原理

　　原水通过进水管进入滤池，自上而下流经滤层进行过滤，过滤后的清水经连通管存入顶部清水箱。当清水箱满水后，水从出水管流入清水池。随着过滤过程的持续，滤层截留的杂质逐渐增多，导致过滤阻力增大，虹吸管内的水位也随之上升。当水位达到虹吸辅助管管口时，水落下并借助抽气管带走虹吸下降管内的空气，形成虹吸作用，从而启动反冲洗程序。此时，清水箱内的水自下而上冲洗滤层，将杂质排出。待冲洗水箱水位降至虹吸破坏管位置时，空气进入虹吸管，破坏虹吸现象，反冲洗过程终止，设备自动恢复过滤状态。

　　四、工艺特点与优势

　　全自动运行

　　该设备实现了过滤、反冲洗、恢复过滤的全流程水力自动化，无需专人看管。同时，无需设置反冲洗泵、水塔，也无需使用阀门控制进水、出水及反冲洗过程（仅进水罐和同组连通管需设置阀门，用于初次投用配水及检修），省去了复杂的时间或过程程序控制仪表，降低了运行管理成本。

　　优化设计

　　采用小阻力排水系统，正向重力式过滤方式，反冲洗水通过多根冲清水管均匀配水（布置于所在区域形心轴），确保配水均匀性。滤后水经清水区跺脚集水槽收集，对集水槽堰顶水平度适应能力强，能够保证集水均匀，提高过滤效果。

　　规格拓展

　　较大规格产品在国标基础上进行了创新设计。相比国标钢筋混凝土重力式无阀滤池，增加了“一组三座式”系列，即一座设备反冲洗时，由同组的三座设备提供水量，提高了设备的运行稳定性。同时，期终水头损失最大控制值在国标 1.7m 的基础上，新增了 1.5m、1.9m 两档，为净水厂的高程布置提供了更多选择。

　　五、设备组成

　　钢制重力式无阀过滤器主要由进水系统、滤水系统、配水系统和冲洗系统构成：

　　进水系统：采用双格组合进水分配箱，兼具进水与均匀配水功能，确保原水能够均匀地进入滤池。

　　滤水系统：冲洗水箱与滤室顶盖将滤出水与待滤水有效分隔。顶盖设计为 15°左右的锥体，便于反冲洗时排水汇流至顶部管口，再经虹吸管排出。

　　配水系统：配备格栅小阻力配水系统，集水区高度达 500mm，能够保证冲洗配水的均匀性，提高反冲洗效果。

　　冲洗系统：包含多个关键部件。冲洗水箱的容积根据单次冲洗水量进行设计；连通管在过滤时将清水送至水箱，冲洗时则将水送至滤池；虹吸管是核心部件，通过虹吸辅助管加速虹吸形成，虹吸破坏斗确保虹吸能够彻底破坏。此外，还设有强制冲洗器（可手动触发冲洗）和冲洗强度调节器（用于控制冲洗强度），以满足不同的运行需求。

　　六、工艺设计数据与滤料配置

　　工艺设计数据

　　平均滤速：8 - 15 米/时

　　平均反冲洗强度：15 升/（米²・秒）

　　反冲洗历时：5 分钟

　　期终水头损失值：有三档可选，分别为 1.50 米、1.70 米、1.90 米

　　反冲洗膨胀高度：700×40% + 100mm 安全高

　　滤料层高度：800mm

　　承托层厚度：270mm

　　悬浮物去除率：达 95%以上

　　进水悬浮物、铁锰含量及滤后水质指标需通过合理控制反冲洗周期来确保达标。

　　滤料种类与配置

　　滤层可根据实际需求设置为单层、双层或三层。滤料种类丰富，包括石英砂、烧岩颗粒、纤维球、无烟煤、橡胶粒（按粒径区分）。层厚规格方面，卵石承托层为 270mm，滤料层为 700 - 1000mm。
